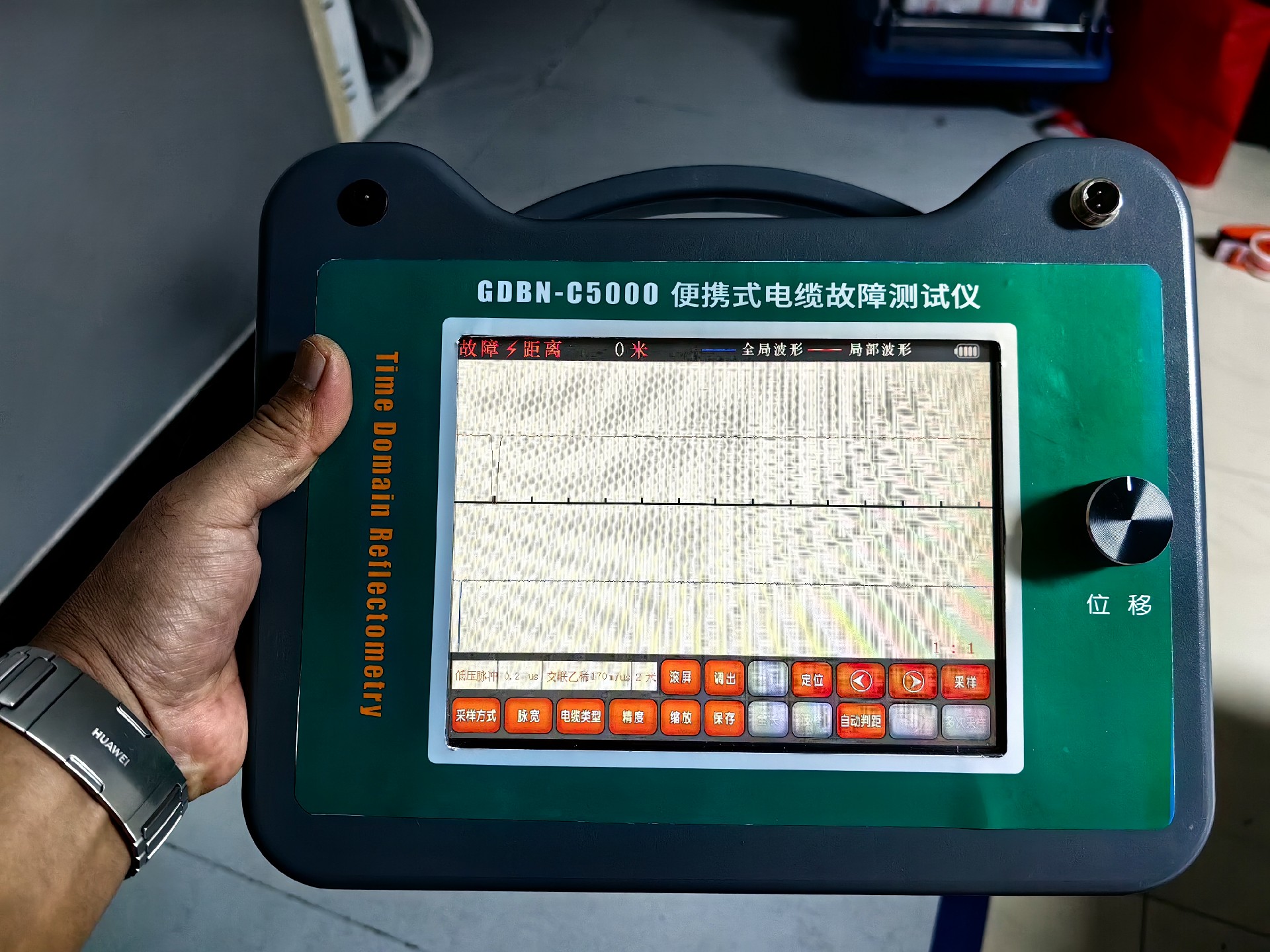

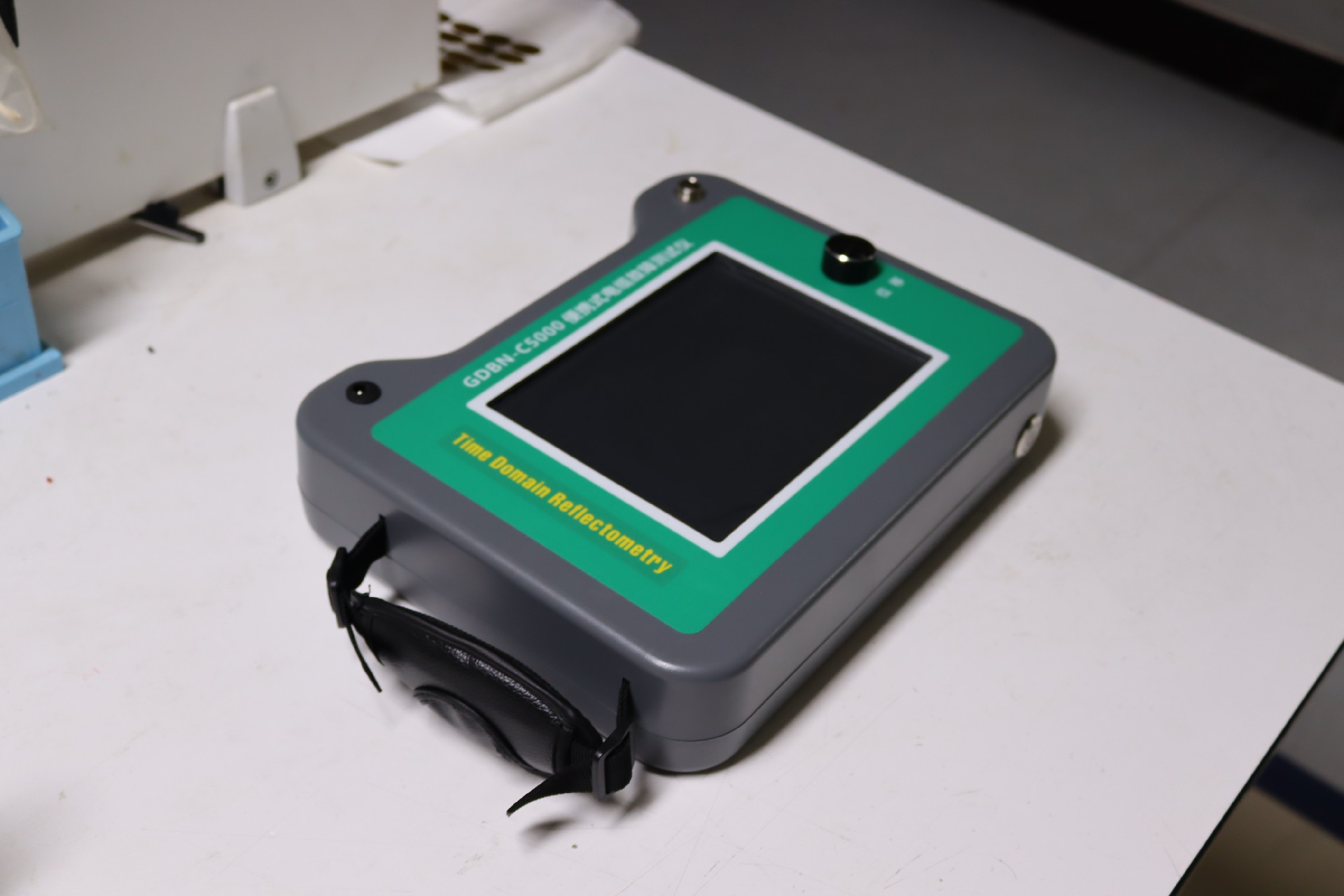

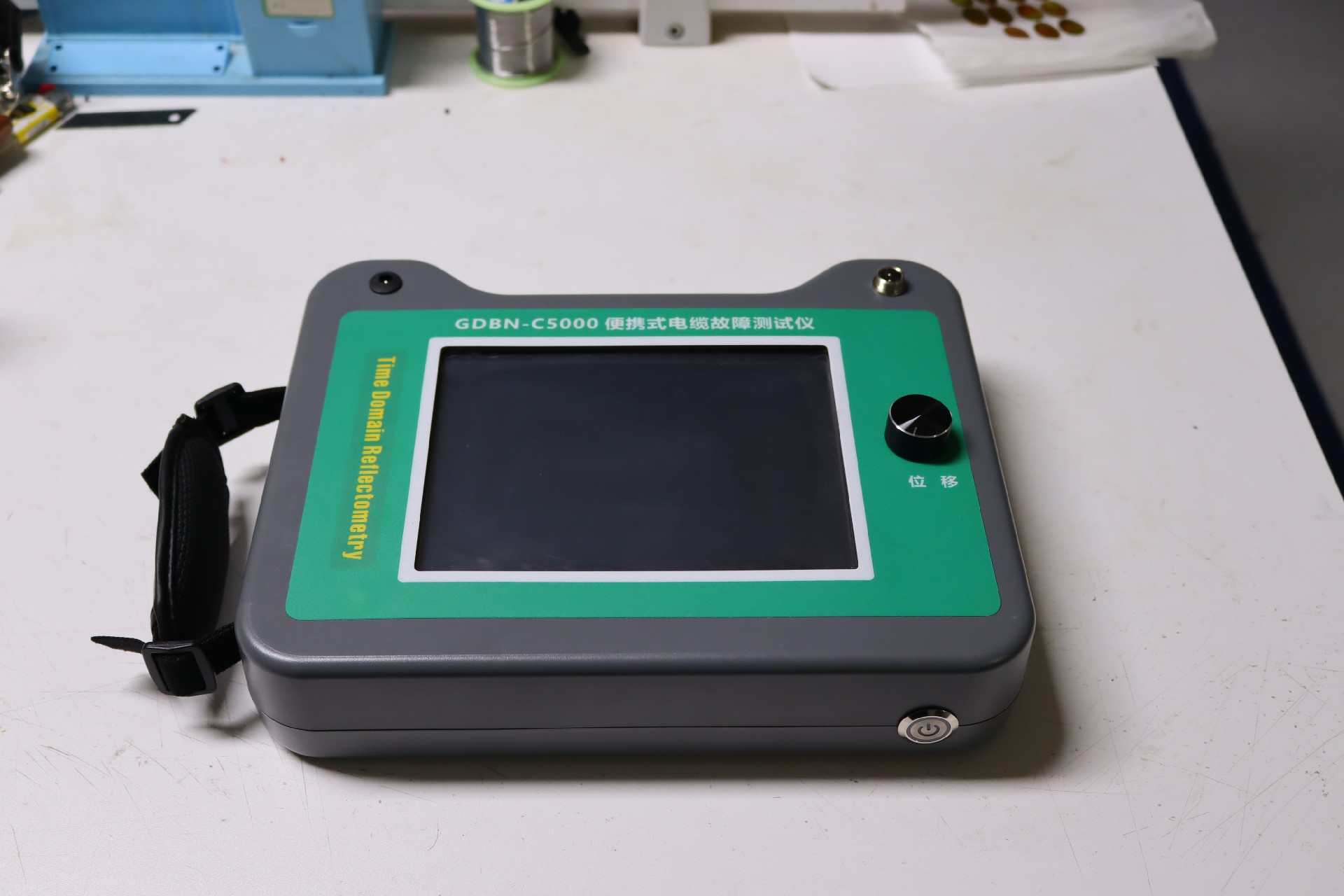

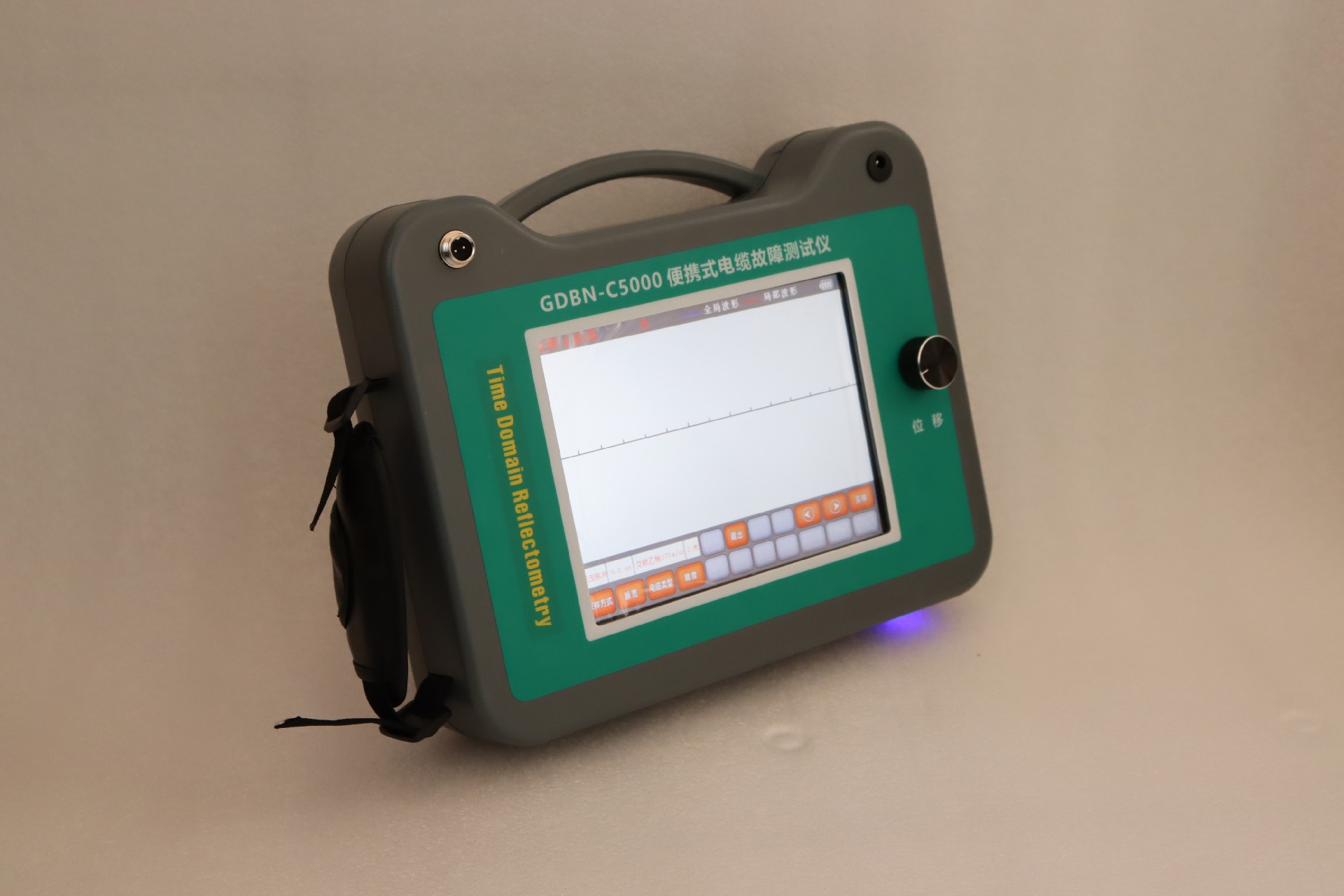

GDBN-C5000電纜故障測試儀
GDBN-C5000電纜故障測試儀可以測試35KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。
電纜故障測試儀采用手持平板設計，巧妙的將電纜故障測試儀與嵌入式工控計算機結合為一體化，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。
C5000電纜故障測試儀性能簡介：
1、電纜故障測試儀采用目前國內功耗最小、體積小、重量輕，性能穩定的嵌入式工業級工控計算機作為數據處理核心部件。確保了整機性能的可靠性與穩定性。
2、采用12.1寸高亮度大液晶屏幕觸摸屏作為顯示終端，可以在野外陽光直射的條件下清楚觀察測試分析波形。

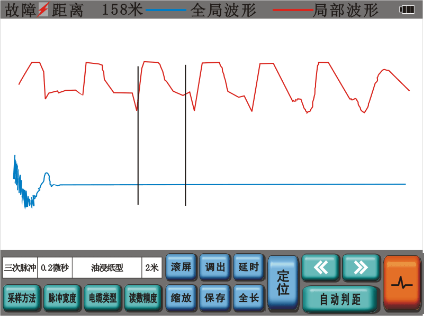

C5000型電纜故障測試儀操作界面
3、具有方便用戶的軟件和全中文菜單以及全屏觸摸按鍵操作功能。具有強大的數據處理能力和友好的顯示界面。按鍵定義簡單明了。測量方法簡單快速。檢測故障成功率、測試精度及測試方便程度優于國內同類檢測設備。
4、全局波形和局部波形同步顯示，便于整體分析和細節調整。
5、具有波形儲存功能，可以儲存大量（32G）的現場測試波形，供隨時 調用觀察和同屏比較。
6、本測試儀采用高強度氣密ABS工程塑料箱結構，防腐、防潮、堅固、耐用、便攜。
7、具有極安全的高壓隔離保護措施，確保人身和設備安全。測試儀器在35KV沖擊高壓環境中不會死機和損壞。
8、具有標準打USB接口,可方便用戶外接鼠標及使用U盤進行波形數據的導入導出，也可以直接與打印機連接直接打印出測試報告。
9、操作簡單，可靠性高。具有極高的性價比。
10、無測試盲區。
11、機器內置大容量鋰電池供電：充滿電后連續工作小時不小于6小時(隨著電池的老化，連續使用時間會相應縮短)，可在無電源環境測試電纜的開路及低阻短路故障。
C5000電纜故障測試儀主要技術指標：
1.測試方法，低壓脈沖法、高壓閃絡法（脈沖電流法）、速度測量法。
a)低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
b)脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
2.技術參數：
測試距離：低壓脈沖法時，最大測試距離35Km；
高壓閃絡法時，最大測試距離20Km。
系統測試精度：小于500px。
脈沖幅度: 負載阻抗在50Ω時不小于250V。
脈沖寬度: 0.2μs、2μs、4μs三種。
采樣頻率: 48MHz、24MHz、12MHz、6MHz。
測試電纜長度設有：
短距離（＜1Km ）； 中距離（＜3Km）；
長距離（＞3 Km）； 測試脈沖幅度：約400VP-P。
系統測量誤差：電纜儀主機測量結果配合數顯同步定點儀測量，系統誤差為零。
讀數分辨率: 1m
測試系統預置了5種電纜介質的電波傳播速度：
油浸紙：160m/μs；
交聯聚乙烯：172m/μs；
聚氯乙烯：184m/μs；
以及其它非動力電纜的電波傳播速度的設置（自選介質）。
對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。然后以此電波傳播速度設置在儀器中就能保證其測試精度。
3.采樣方式：電流取樣法。
4.工作條件: 溫度-10 ~ +45oC，相對濕度 90%。
大氣壓力750±30mmHg
5.體積：420×280×190mm。
6.重量：約8kg。
