在進行電纜故障檢測的時候，我們能夠看到，電纜故障維修人員通常都是要帶著非常多的儀器到現場進行檢查，而且這些電纜故障檢測儀的功能還都各不相同，那么電纜故障檢測儀為什么不能夠做到一儀多用呢？

1.每種電纜故障檢測儀所用到的技術是不同的

電纜故障檢測儀所用到的技術都是不相同的，因?yàn)椴煌碾娎|故障需要不同的電纜故障檢測技術，而這些技術往往都是沒有任何關聯的存在，因此在進行設計的時候就會根據不同的電纜故障類型設計不同的檢測電纜故障儀。

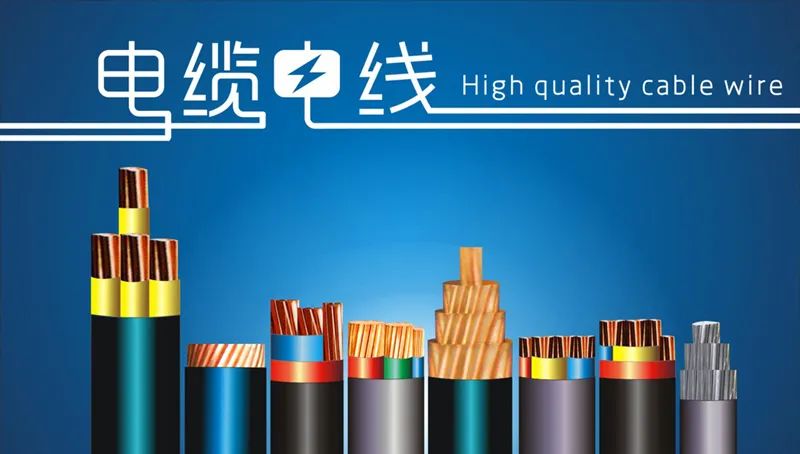

不同的電纜類型圖

2.技術難度高，價格昂貴

因?yàn)椴煌碾娎|故障檢測儀的技術應用以及儀器的配置什么都是不相同的，如果要將這些全部進行整合的話，技術難度還是相當高的，即使全部整合出來，價格也是非常貴的。

3.外形重量變大，不方便攜帶

因?yàn)殡娎|故障檢測儀通常都是要帶到現場進行使用的，而電纜故障檢測儀本身就會有一定的重量，如果再進行多應用結合的話，電纜故障檢測儀的體型也會隨之變大，整合出來之后非常不利于我們的攜帶。

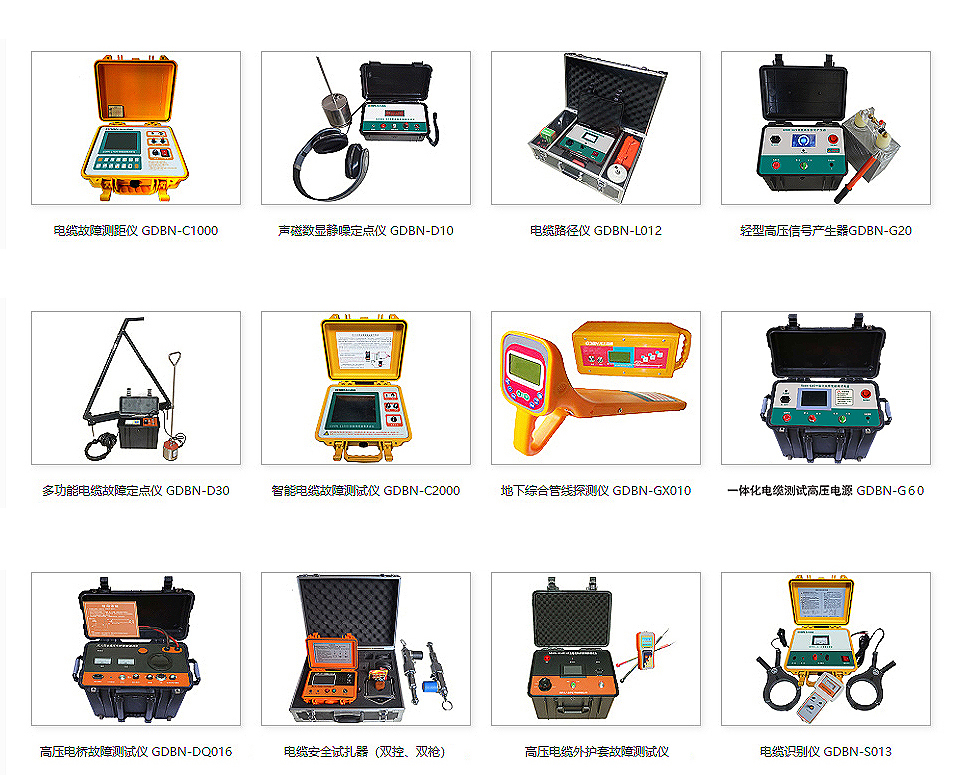

光大百納電纜檢測設備

4.一般電纜故障檢測系統組成有：

① 電纜故障測試儀主機；② 電纜路徑及故障定點儀；③ 電纜故障一體化高壓發生器；④ 電纜識別儀；⑤ 高壓電纜刺扎器；⑥ 高壓設備：電流取樣器、電纜故障一體化高壓發生器、脈沖電容器、成套測試線等。

電纜故障測試儀是一套綜合性的設備，用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的測試。還可以測試電纜路徑、埋深，以及電波測速，核定電纜長度等，并可建立電纜檔案以便日常管理。

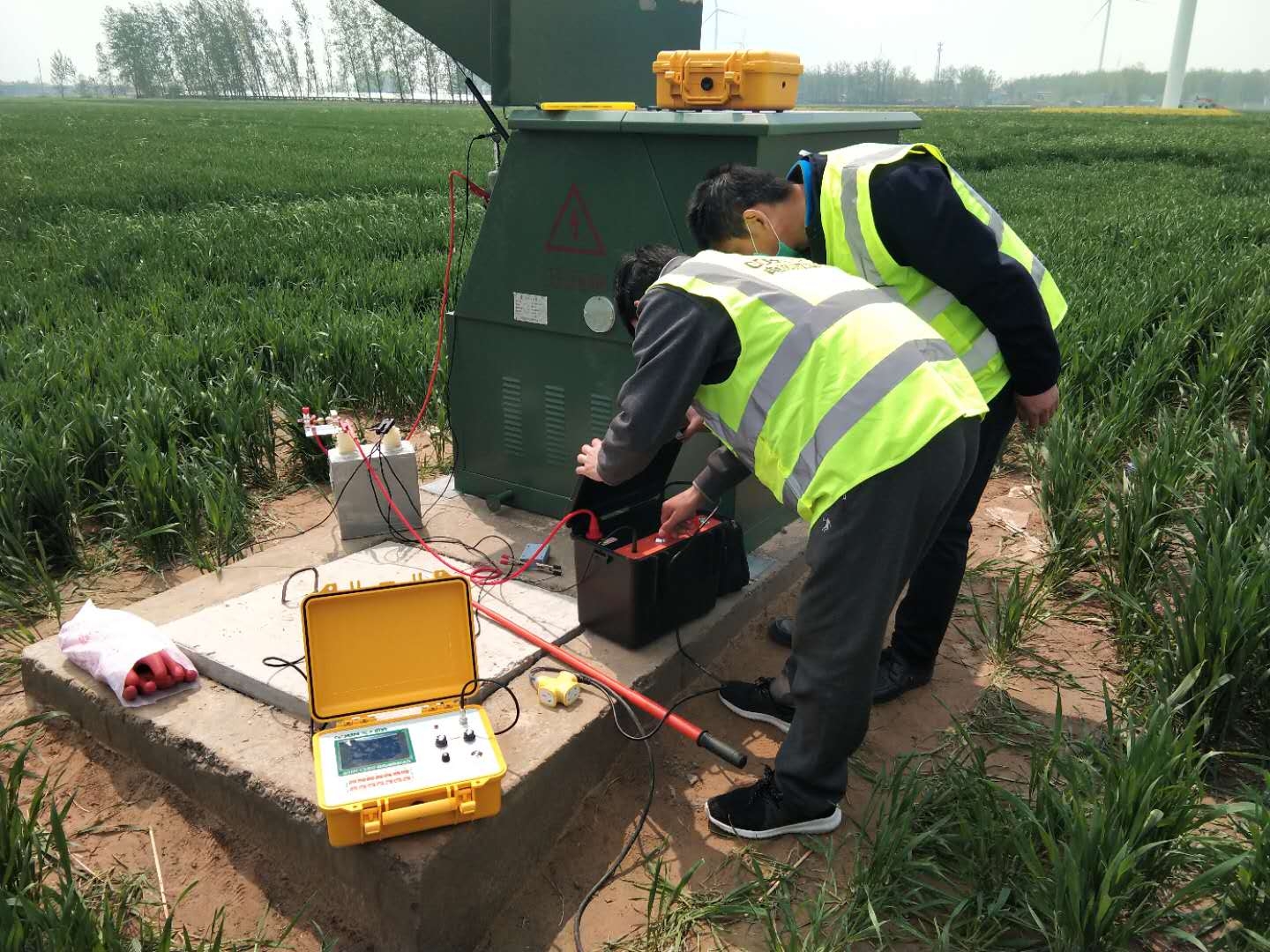

電纜故障檢測現場

5.電纜故障測試儀整機特點：

① 可以實時顯示開關狀態；② 自動判別、開關操作中的不成功操作；③ 可以自動判斷斷口個數；④ 一次操作便可六個斷口的所有測量數據；⑤ 測量結果以中文方式全部顯示在屏幕上，可存儲大量現場波形及數據，并隨時調出處使用。

高壓開關特性測試的現場故障分析通過對儀器斷口狀態檢測原理的分析，光大百納得出結論，儀器是通過開關、接地和儀器斷口構成回路，通過檢測整個回路的通斷來測試儀器的斷口狀態，也是通過此原理來測試開關的分合閘時間。

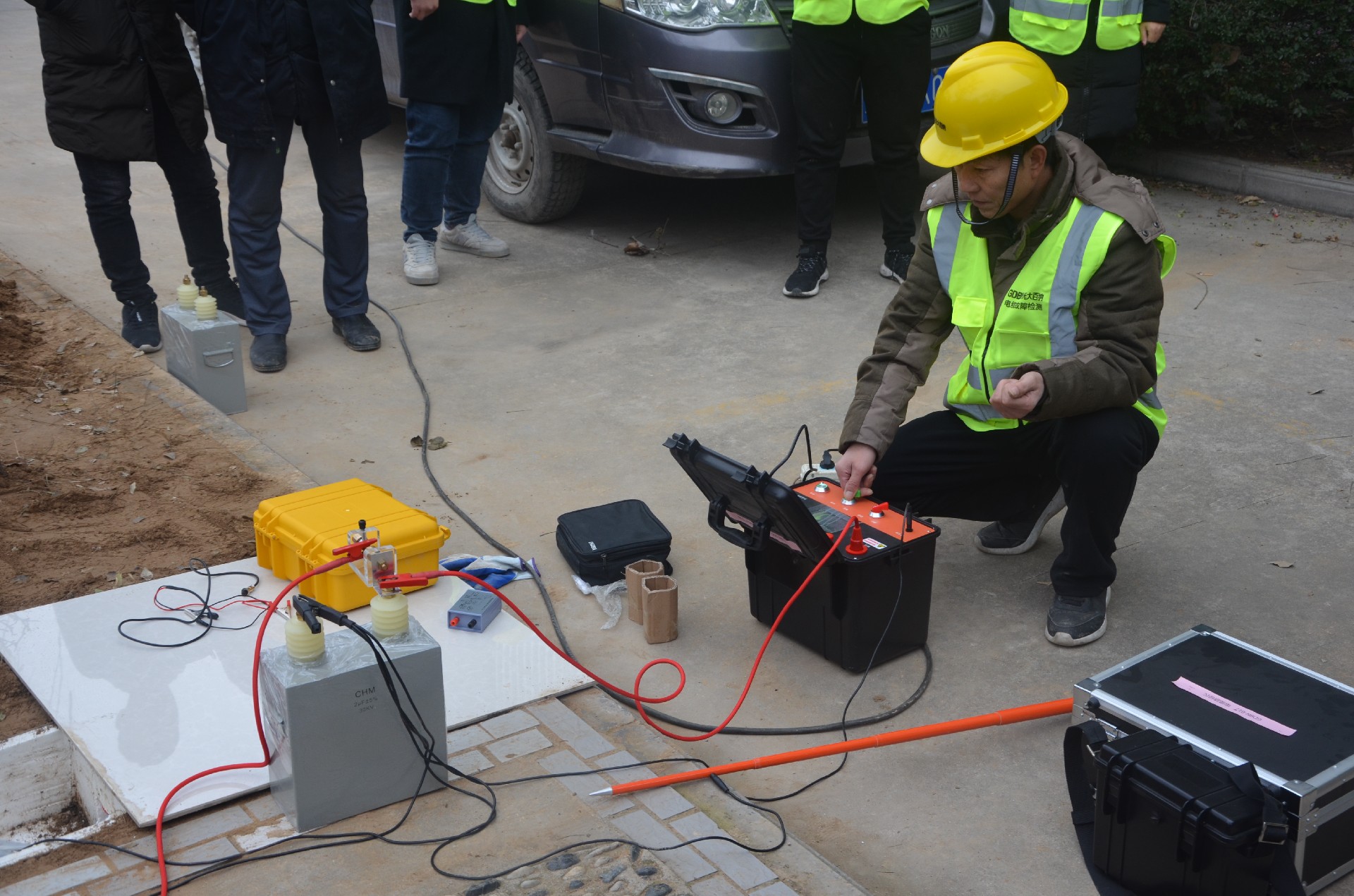

電纜故障點檢測地

在實際情況中，可能會出現這樣的情況：我們?cè)跊](méi)有退出遠端接地的情況下，接入儀器的觸頭通過遠端接地，我們又在另一觸頭邊將其短接接地，這就會造成整個開關的動靜觸頭無論開關處于何種狀態，都通過接地處于短接狀態，造成高壓開關動特性測試儀無論怎么操作，都是顯示開關處于合閘狀態。

一般來說，我們把高壓開關的動/靜觸頭接入測試儀的斷口測試端，再把另一觸頭短接接地，儀器就可以通過開關和大地跟儀器構成回路狀態。對于這種故障，我們可以通過兩個方法來解決，一是通過遠接地控制，退出遠接地。

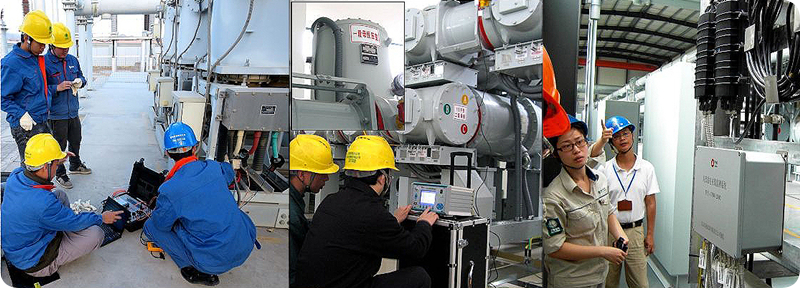

技術檢測現場

不過值得注意的是，遠接地上保護的不一定只有一個開關，可能會有其它設備在運行，如果退出遠接地就會出現程序方面的問題。二是更改接線。這也是簡單的方法。我們可以將本要短接接地的觸頭短接之后不接地，而是直接接入儀器上的接地端子，這樣就不會出現上述的問題了，儀器的斷口檢測也都能恢復正常，測試也能順利進行。
